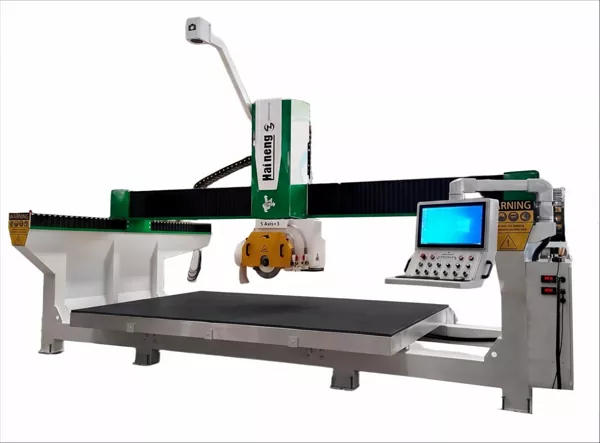

Onko HTQ700GL 5-akselinen CNC-siltasaha sopiva räätälöityyn kiven valmistukseen?

HTQ700GL5-akselinen CNC-siltasahaon suunniteltu kivenkäsittelykoneille, jotka tarvitsevat enemmän joustavuutta kuin perinteinen suoraleikkauskokoonpano. CNC-ohjauksen, CAD-tuontiohjelmoinnin, säädettävän leikkuupään liikkeen ja raskaan hitsatun rakenteen ansiosta kone tukee useita kiven leikkaus- ja muotoilusovelluksia.

Mitä HTQ700GL 5-akselinen CNC-siltasaha voi tehdä?

Jokaisella kiviprojektilla ei ole suorakaiteen muotoista ääriviivaa. Keittiön työtasot, kylpyhuoneen pesuallastasot, arkkitehtoniset komponentit ja koristekivikappaleet saattavat vaatia kulmikkaita reunoja, kaarevia profiileja tai mukautettuja osia.

HTQ700GL tukee erilaisia ​​leikkaus- ja profilointitoimintoja, mukaan lukien:

1. Suora ja vino leikkaus:Käsittele kivilaatat ja leikkaa osat sopivissa kulmissa.
2. Mukautettu leikkaus:Tuottaa pyöreitä, soikeita, viuhkamaisia, monikulmioita, timantin muotoisia ja muita epäsäännöllisiä muotoja.

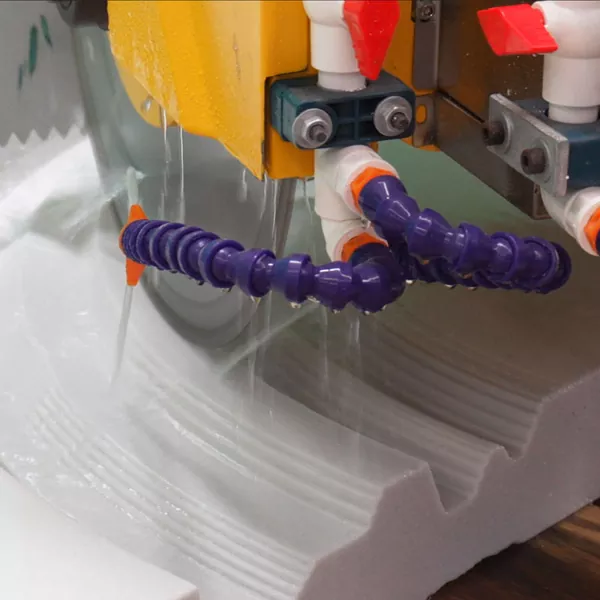

3. Kaareva profilointi:Seuraa suoria ja kaarevia muotoja sopivien koristekivikomponenttien saamiseksi.
4. Uran leikkaus:Luo suoria, kulmia ja ristikkomaisia ​​uria sopiviin sovelluksiin.
5. Viistys ja reunan muotoilu:Käytä säädettävää leikkuupään liikettä erilaisten suunnitteluvaatimusten täyttämiseksi.

Koneen spesifikaatioissa on lueteltu C-akselin kierto 0 - 360 astetta ja A-akselin liike 0 - 90 astetta. Työpöydän enimmäiskallistusalue on 0 - 85 astetta.

Nämä liikesarjat antavat valmistajille enemmän vaihtoehtoja tilaustöiden suunnittelussa. Todellinen työstökyky riippuu materiaalista, työkappaleen mitoista, teräkokoonpanosta, työkaluista ja valitusta leikkausmenetelmästä. Vaativissa tai epätavallisissa töissä pyydä toimittajaa vahvistamaan asetukset ja järjestämään näyteleikkauskoe.

Sovellukset työtasojen ja kiven valmistuksessa

Keittiön ja kylpyhuoneen työtasot

Työtasotuotantoon kuuluu usein muutakin kuin laatan mitoitus. Suunnittelusta riippuen työ voi vaatia kulmikkaita reunoja, pesualtaan aukkoja, hanan reikiä tai tyhjennysuria.

HTQ700GL tukee leikkaus- ja profilointitoimintoja. Valinnaisen jyrsinkiinnikkeen ja asianmukaisten työkalujen avulla kone voidaan konfiguroida myös lisätyöstötehtäviä varten, mukaan lukien jyrsintä- ja hana-aukot, tyhjennysurat ja työtason reunat. Kiillotus vaatii sopivat hiomalaikat ja työkalut.

Työpajoissa, jotka käsittelevät sekä tavallisia työtasoja että mukautettuja malleja, tämä kokoonpano voi auttaa tuomaan useita sopivia toimintoja yhdelle koneelle. Varmista lisävarusteet ja tarvittavat työkalut ennen tilaamista.

Graniitin ja marmorin käsittely

Graniitti- ja marmoripajat käsittelevät usein tuotteita, joiden paksuus, ääriviivat ja viimeistelyvaatimukset vaihtelevat. HTQ700GL soveltuu sovellusten, kuten muotoiltujen kivikomponenttien, kulmaleikkausten ja koristeprofiilien arviointiin.

Määritetty terän halkaisijaalue on 350 - 700 mm. Terän suurinta halkaisijaa ei pidä käsitellä enimmäisleikkaussyvyytenä. Saavutettava leikkaussyvyys ja suositellut työolosuhteet riippuvat koneen kokoonpanosta, valitusta terästä ja materiaalista.

Laatta ja tekninen kivi

Suurikokoiset laatat ja rakennetut kivituotteet saattavat vaatia suunniteltuja leikkauspolkuja ja erityisiä reunakäsittelyjä. HTQ700GL käyttää CNC-ohjausta ja CAD-tuontiohjelmointia tukemaan ohjelmoituja toimintoja sopiville materiaaleille ja osasuunnittelulle.

Ennen kuin käsittelet tuntemattomia materiaaleja, varmista terän yhteensopivuus, työkappaleen tuki, syöttöasetukset ja vaadittu viimeistellyn reunan laatu toimittajalta.

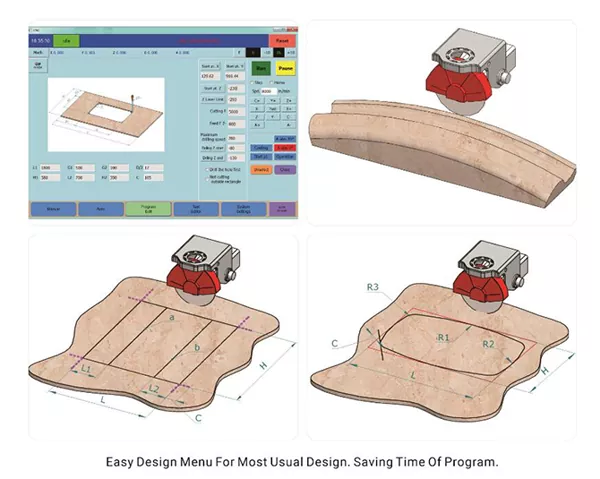

CAD-tuontiohjelmointi ja CNC-käyttö

Ohjelmointi on tärkeä näkökohta, kun kivipaja käsittelee erilaisia ​​kappalemuotoja ja asiakkaan piirustuksia. Laajalla liiketoiminnalla varustettu kone on hyödyllisin silloin, kun käyttäjät voivat valmistella tarvittavat leikkausreitit toistettavalla tavalla.

HTQ700GL käyttää CNC-ohjausta ja CAD-tuontiohjelmointia. Sen tuotedokumentaatiossa kuvataan kosketusnäyttöliittymä, joka on suunniteltu yksinkertaistamaan käyttöä, ja järjestelmä, joka voi luoda grafiikkaa syötetyistä tiedoista.

Tyypillinen työnkulku sisältää piirustuksen valmistelun, yhteensopivien CAD-tietojen tuomisen, käsittelyvaatimusten tarkistamisen, materiaalin ja työkalujen asennuksen sekä työn tarkistamisen ennen automaattisen käsittelyn alkamista.

Tämä lähestymistapa on merkityksellinen korjaamoille, jotka saavat säännöllisesti räätälöityjä piirustuksia tai toistavat samanlaisten osien tuotantoa. Ennen kuin ostat HTQ700GL:n5-akselinen CNC-siltasaha, vahvista tuetut CAD-tiedostomuodot, ohjelmistovaatimukset ja käyttäjien koulutusjärjestelyt.

Raskaat rakenne- ja liikekomponentit

Koneen rakenne on toinen huomioitava tekijä valittaessa laitteita säännölliseen tuotantoon. HTQ700GL käyttää kiinteää jäykkää hitsattua rakennetta. Sen dokumentoituja liikekomponentteja ovat lineaarikiskot, kuularuuvit, kierrevaihteisto, erittäin tarkat planeettavähennykset ja servojärjestelmä.

Koneessa on määritelty 22 kW:n päämoottori ja nopeusalue 0-6000 rpm. Koneen kokonaisteho on ilmoitettu 33 kW.

Nämä tiedot tarjoavat hyödyllisen lähtökohdan laitteiden vertailuun. Leikkausnopeus, viimeistellyn reunan laatu ja tuotantoteho riippuvat kuitenkin tekijöistä, kuten valitusta terästä, materiaalin ominaisuuksista, leikkaussyvyydestä, syöttöasetuksista ja käyttäjän asetuksista.

HTQ700GL tekniset tiedot

Seuraavat luvut perustuvat valmistajan tuotedokumentaatioon. Imperiumin muunnokset ovat likimääräisiä.

Asennushuomautus:Kokonaismitat eivät vastaa koneen ympärillä vaadittavaa täyttä käyttötilaa. Tarkista sähkönsyöttö, pääsy työmaalle, lattiaolosuhteet, lastaustila, huoltoväli ja asennusvaatimukset ennen työpajan valmistelua.

Onko HTQ700GL oikea työpajaasi?

Oikea kone riippuu töistä, joita asiakkaasi todella tilaavat. Suorakaiteen muotoiseen laatan mitoittamiseen keskittyvällä työpajalla voi olla erilaiset vaatimukset kuin työpajalla, joka tekee säännöllisesti räätälöityjä työtasoosia tai epäsäännöllisiä kiviprofiileja.

HTQ700GL voi olla harkitsemisen arvoinen, jos myymäläsi:

1. Käsittelee kulmikkaita leikkauksia, kaarevia muotoja tai räätälöityjä kiviosia.
2. Tarvitsee CNC-ohjauksen ja CAD-tuontiohjelmoinnin piirustuspohjaiseen työhön.
3. Toimii graniitin, marmorin, tekokiven, laattojen tai muiden yhteensopivien rakennusmateriaalien kanssa.
4. Haluaa arvioida valinnaisia ​​jyrsintää sopivia työtasosovelluksia varten.
5. Siinä on koneen vaatima lattiatila ja sähkökapasiteetti.

Ennen kuin teet ostopäätöksen, valmistele useita edustavia piirustuksia. Sisältää vakioleikkaustyön, kulmaleikkauksen ja epäsäännöllisen profiilin. Pyydä toimittajaa vahvistamaan kullekin työlle sopiva kokoonpano, työkalut ja käsittelymenetelmä.

Mitä tulee tarkistaa ennen tarjouksen pyytämistä

Materiaali ja paksuus

Tunnista useimmin käsittelemäsi materiaalit ja anna sekä tyypilliset että suurimmat työkappaleen paksuudet. Eri materiaalit voivat vaatia erilaisia ​​teriä ja erilaisia ​​työolosuhteita.

Osan mitat ja leikkausvaatimukset

Jaa tavallinen pituus, leveys, paksuus, tarvittavat kulmat ja profiilitiedot. Tämä auttaa toimittajaa arvioimaan, ovatko koneen liike ja ehdotettu konfiguraatio sopivia.

Työkalut ja valinnaiset toiminnot

Määritä, tarvitsevatko työsi suoraa, kulmaleikkausta, mukautettuja profiileja, uria, jyrsintää tai kiillotusta. Varmista, mitkä toiminnot vaativat lisävarusteita sen sijaan, että oletat, että kaikki toiminnot sisältyvät vakiokokoonpanoon.

Ohjelmisto ja tehdasolosuhteet

Toimita edustavat CAD-piirustukset ja vahvista yhteensopivat tiedostomuodot. Tarkista myös koneen pääsy, käytettävissä oleva asennustila, sähkövaatimukset ja huoltoväli.

Myynnin jälkeinen tuki

Kysy asennusohjeista, käyttäjien koulutuksesta, varaosista, huoltodokumentaatiosta ja teknisestä tuesta. Nämä tiedot tulee tarkistaa koneen teknisten tietojen ja ostohinnan ohella.

Usein kysytyt kysymykset

Mitä materiaaleja HTQ700GL voi käsitellä?

Tuotedokumentaatiossa luetellaan laatat, laatat, marmori, tekokivi, graniitti, sementtituotteet ja muut rakennusmateriaalit sopiviin leikkaus- ja muotoilusovelluksiin. Varmista yhteensopivuus tietylle materiaalille ja paksuudelle ennen tilaamista.

Tukeeko HTQ700GL kulmaleikkausta?

Kyllä. Määritetty A-akselin liike on 0–90° ja C-akselin kierto on 0–360°. Työpöydän enimmäiskallistusalue on 0–85°. Pyydä toimittajaa tarkistamaan aiottuun työhön vaadittavat kokoonpanot.

Voiko kone käsitellä pesualtaan aukkoja ja tyhjennysuria?

Näitä lisätyöstötehtäviä voidaan tukea lisävarusteena saatavalla jyrsinkiinnikkeellä ja sopivalla työkalulla. Vahvista liite, työkalut ja tarvittavat kokoonpanot pyytäessäsi tarjousta.

Miten kone ohjelmoidaan?

Määritetty ohjelmointimenetelmä on CAD-tuonti. Tuetut tiedostomuodot ja ohjelmistovaatimukset tulee vahvistaa toimittajalta.

Mikä on terän suurin halkaisija?

Määritetty terän halkaisijaalue on 350–700 mm, noin 13,8–27,6 tuumaa. Tämä luku ei sinänsä määritä suurinta leikkaussyvyyttä.

Kuinka paljon tilaa kone vaatii?

Ilmoitetut kokonaismitat ovat 5 800 × 3 400 × 3 600 mm. Lisätilaa saatetaan tarvita materiaalin käsittelyyn, käyttöön, kunnossapitoon ja turvalliseen pääsyyn. Pyydä asennussuunnitelma ennen työmaan valmistelua.

Keskustele kivenhakkaamisvaatimuksistasi Hainengin kanssa

HTQ700GL5-akselinen CNC-siltasahayhdistää CNC-ohjauksen, CAD-tuontiohjelmoinnin, 350–700 mm:n teräalueen, säädettävän leikkuupään liikkeen ja kiinteän hitsatun rakenteen. Valinnainen jyrsinkoneisto voi laajentaa sen käyttöä sopiviin työtasotyöstötehtäviin.

Selvitä, sopiiko kone tuotantotarpeisiisi, jaa Hainengin kanssa materiaalityyppisi, työkappaleen mitat, vaaditut toimenpiteet ja edustavat piirustukset. Toimittaja voi sitten auttaa varmistamaan sopivan koneen kokoonpanon ja lisävarusteet.

Pyydä tarjous HTQ700GL 5-akselisesta CNC-siltasahasta
